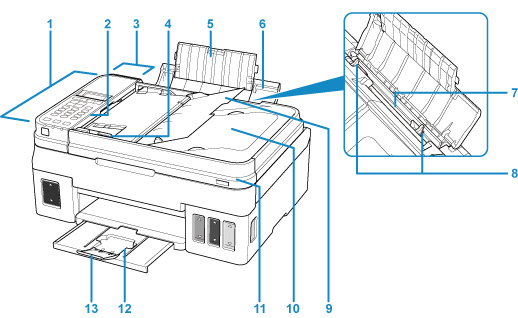

Vaizdas iš priekio
- (1) ADT (automatinis dokumentų tiektuvas)
-
Čia įdėkite dokumentą. Į dokumentų dėklą įdėti dokumentai automatiškai nuskaitomi tiekiant lapus po vieną.
- (2) valdymo skydelis
-
Naudokite norėdami keisti spausdintuvo parametrus arba jį valdyti.
- (3) dokumentų tiektuvo dangtis
- Atidarykite norėdami ištraukti užstrigusius dokumentus.
- (4) dokumentų kreipiklis
- Sureguliuokite šį kreipiklį taip, kad jis atitiktų į ADT įdėto dokumento plotį.
- (5) Ištraukite popieriaus atramos ilgintuvą.
- Atidarykite, jei reikia įdėti popierių į galinį dėklą.
- (6) popieriaus atrama
- Atidarykite, jei reikia įdėti popierių į galinį dėklą.
- (7) galinis dėklas
-
Įdėkite popieriaus čia. Tuo pačiu metu galima įdėti du ar daugiau to paties dydžio ir rūšies popieriaus lapų, ir spausdintuvas automatiškai tuo metu gali paimti po vieną popieriaus lapą.
- (8) popieriaus kreipikliai
- Sulygiuokite abi popieriaus šūsnies puses.
- (9) dokumentų dėklas
- Atidarykite, norėdami įdėti dokumentą į ADT. Jūs taip pat galite įdėti du arba daugiau to paties storio dokumento lapų. Įdėkite dokumentą taip, kad ta pusė, kurią norite nuskaityti, būtų nukreipta į viršų.
- (10) dokumentų išvesties anga
- Į ją tiekiami nuskaityti dokumentai iš ADT.
- (11) dokumentų dangtis
- Atidarykite norėdami padėti originalų dokumentą ant ekspozicinio stiklo.
- (12) popieriaus išvesties dėklas
- Išstumiamas išspausdintas popierius. Prieš spausdindami atidarykite.
- (13) išvesties dėklo ilgintuvas
- Atidarius prilaikomas išstumtas popierius.

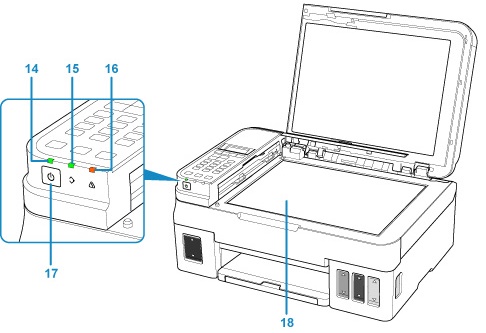

- (14) Lemputė Įjungti (ON)
- Įjungus maitinimą iš pradžių mirksi, o vėliau pradeda šviesti.
- (15) Lemputė FAKSOGRAMŲ atmintis (FAX Memory)
-
Dega arba mirksi, atsižvelgiant į tai, kokie dokumentai saugomi spausdintuvo atmintyje.
- Dega:
- Išspausdintas gautas arba neišsiųstas dokumentas saugomas spausdintuvo atmintyje.
- Mirksi:
- Neišspausdintas gautas dokumentas saugomas spausdintuvo atmintyje.
- (16) Lemputė Įspėjimas (Alarm)
- Įvykus klaidai dega arba mirksi.
- (17) Mygtukas Įjungti (ON)
-
Įjungia ar išjungia įrenginį. Prieš įjungdami maitinimą įsitikinkite, kad uždarytas dokumentų dangtis.
- (18) ekspozicinis stiklas
- Čia įdėkite originalų dokumentą.
